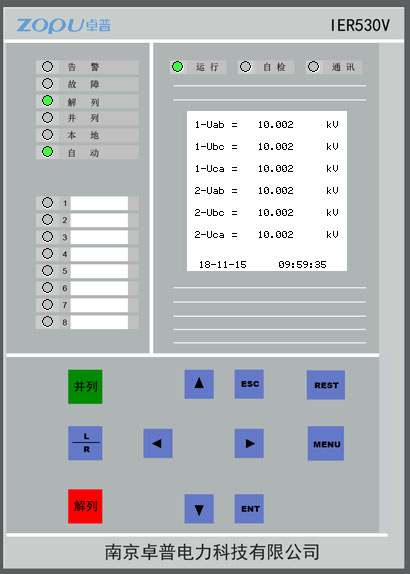

IER530V綜合保護裝置是針對中壓配電系統的配電站設計，它適用于石化、鋼鐵、冶金等行業，也適用于電力行業中對保護功能要求比較靈活的場合。裝置不僅支持現場所需的保護、監視、控制功能、人機接口，還支持綜合自動化所需的各種高級應用功能，實現母線絕緣在線監測和電壓并列功能，為電力系統的安全、穩定、經濟運行提供了堅實的基礎。

1.1   應用范圍

l   35(66)kV電壓互感器保護及測控

l   10(6)kV電壓互感器保護及測控

l   電壓互感器PT并列

1.2   主要特點

l   裝置采用全封閉機箱，強弱電嚴格分開，同時在軟件設計上也采取相應的抗干擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。

l   硬件資源豐富，采用進口32位處理器和16位高速AD芯片，提供豐富的信號和出口接點。支持出口組態功能，每個保護元件可靈活選擇動作的出口，方便了現場的應用和聯鎖邏輯的實現。l   內置常用保護庫，保護功能配置齊全、動作快速、性能可靠。保護、測量、監視、控制、人機接口及通信一體化，一臺裝置即可完成開關柜內所有自動化功能。

l   完善的事件報告處理功能，可保存最新64次事件記錄，掉電不丟失。

l   采用國際通用輸入范圍的開關電源模塊（85V～264V AC/DC）。

l   裝置具有完善的自檢測功能，便于及時發現故障，保證裝置可靠運行。

l   RS485通信接口，通道獨立，可靠性高，同時支持站內監控后臺、保護信息工作站、調度通信。

l   符合《DL/T 478-2013繼電保護和安全自動裝置通用技術條件》、《GB/T 14285-2006繼電保護和安全自動裝置技術規程》規程要求。

1.3   保護配置和功能

l   1#PT過電壓保護

l   1#PT低電壓保護

l   1#PT負序電壓保護

l   1#PT零序電壓保護

l   2#PT過電壓保護

l   2#PT低電壓保護

l   2#PT負序電壓保護

l   2#PT零序電壓保護

1.4   測控功能

l   8路遙信開入

l   6路繼電器開出

l   PT并列和解列控制

l   跳閘矩陣(每個保護可獨立設置跳閘出口)

1.5   監視功能

l   系統異常告警，可監視1#PT斷線告警、2#PT斷線告警等

l   報警與事件記錄功能

l   歷史數據記錄功能

l   實時波形、矢量圖形分析功能

l   事故追憶功能

l   裝置故障分析功能

l   液晶尺寸（160x160分辨率屏幕）

l   高亮度LED指示燈清晰反映裝置狀態

1.6   通信功能

l   RS485通信
