IER640主要針對66kV及以下電壓等級的配電系統，裝置具有保護、測量、控制、通信、監視等功能，滿足高壓大型電動機的應用需求，實現后備與差動一體化功能，可組屏安裝也可在開關柜就地安裝。

該保護裝置可實現對斷路器的分/合閘操作，同時能夠?qū)ΡＷo(hù)對象間隔單元的電壓、電流、功率等進行實時測量?？梢院捅O(jiān)控系統進行通訊。

1.1 裝置功能

l 保護功能

裝置具有常規保護，可獨立配置、整定、投退和自定義設置保護出口，詳見功能列表。

l 測控功能

1）16路自定義遙信開入

2）6路繼電器開出

3）斷路器操作可遙控分/合閘

4）跳閘矩陣

5）Iam、Ibm、Icm、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、PF等遙測量

l 計量功能

1）正向有功電度（Ep_imp）

2）正向無功電度（Eq_imp）

3）反向有功電度（Ep_exp）

4）反向無功電度（Eq_exp）

l 監視功能

1）系統異常（CT/PT斷線、控制電源失電、分/合閘回路斷線）告警功能

2）報警與事件記錄功能

3）歷史數據記錄功能

4）實時波形、矢量圖形分析功能

5）事故追憶功能

6）裝置故障分析功能

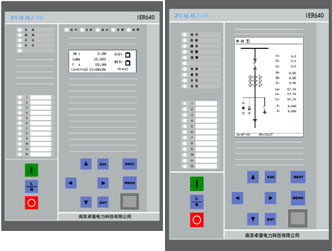

7）兩款液晶尺寸（192x64或320x240分辨率屏幕）

8）高亮度LED指示燈清晰反映裝置狀態

l 通信功能

1）RS232通信

2）RS485通信

3）以太網通信
